Instrumentos de Medida:

El Multímetro





ÍNDICE


  1. Descripción
  2. Modo de Uso
  3. Especificaciones





I. DESCRIPCIÓN




El multímetro Hewlett Packard HP-34401A es un instrumento versaltil que nos permite medir entre otras magnitudes la tensión, corriente, resistencia, frecuencia, tensiones de conducción de los diodos , ... Los aspectos más reseñables son: medidas de verdadero valor eficaz en alterna, posibilidad de selección manual o automática de la escala.

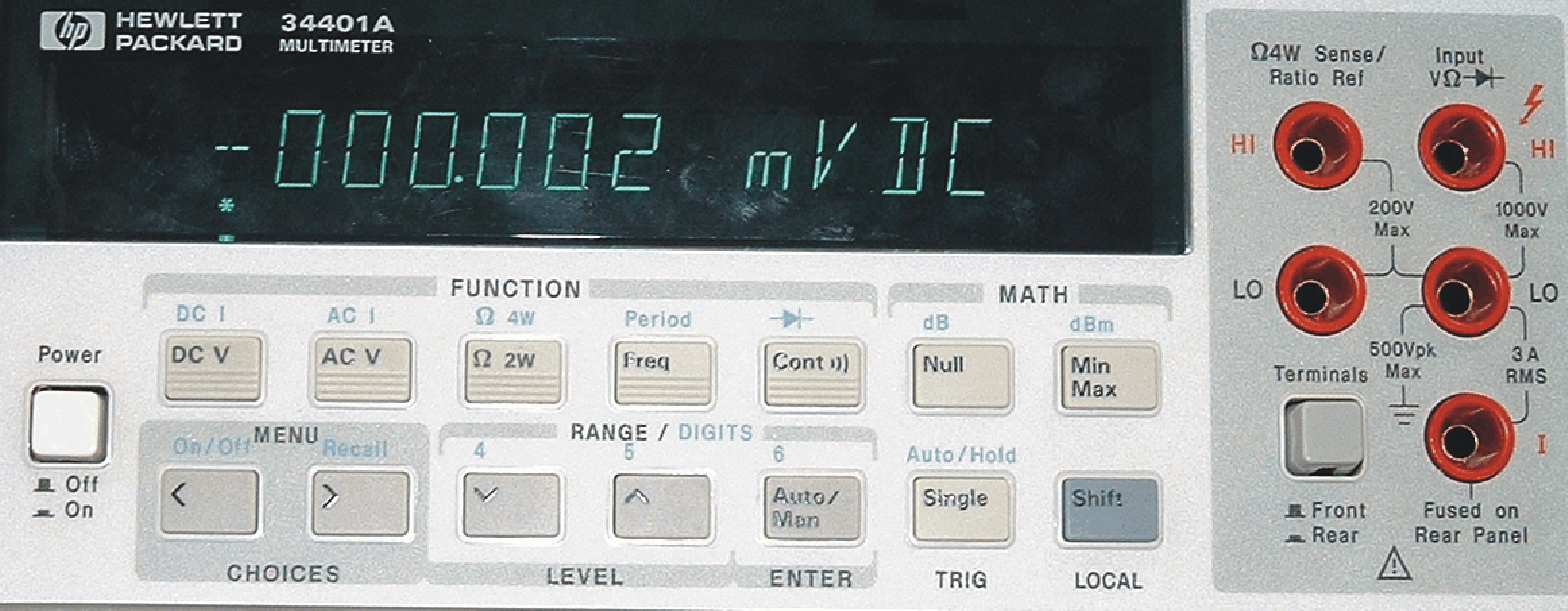

En la siguiente fotografía puede ver el multímetro Hewlett Packard HP-34401A.




..




II. MODO DE USO

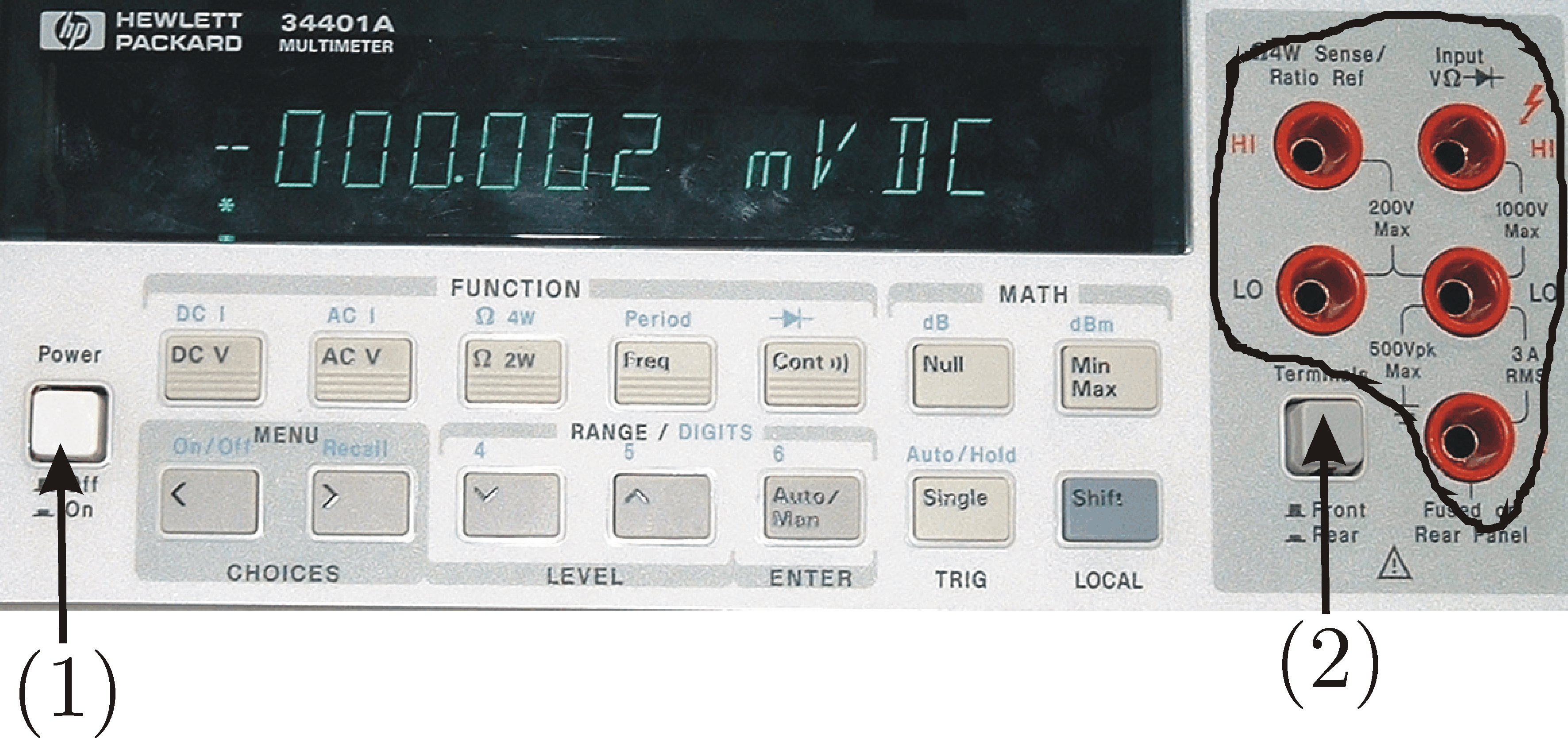

El pulsador (1) que es el interruptor principal para encender y apagar el equipo.

El pulsador (2) que sirve para activar los conectores del panel frontal o los conectores del panel trasero.

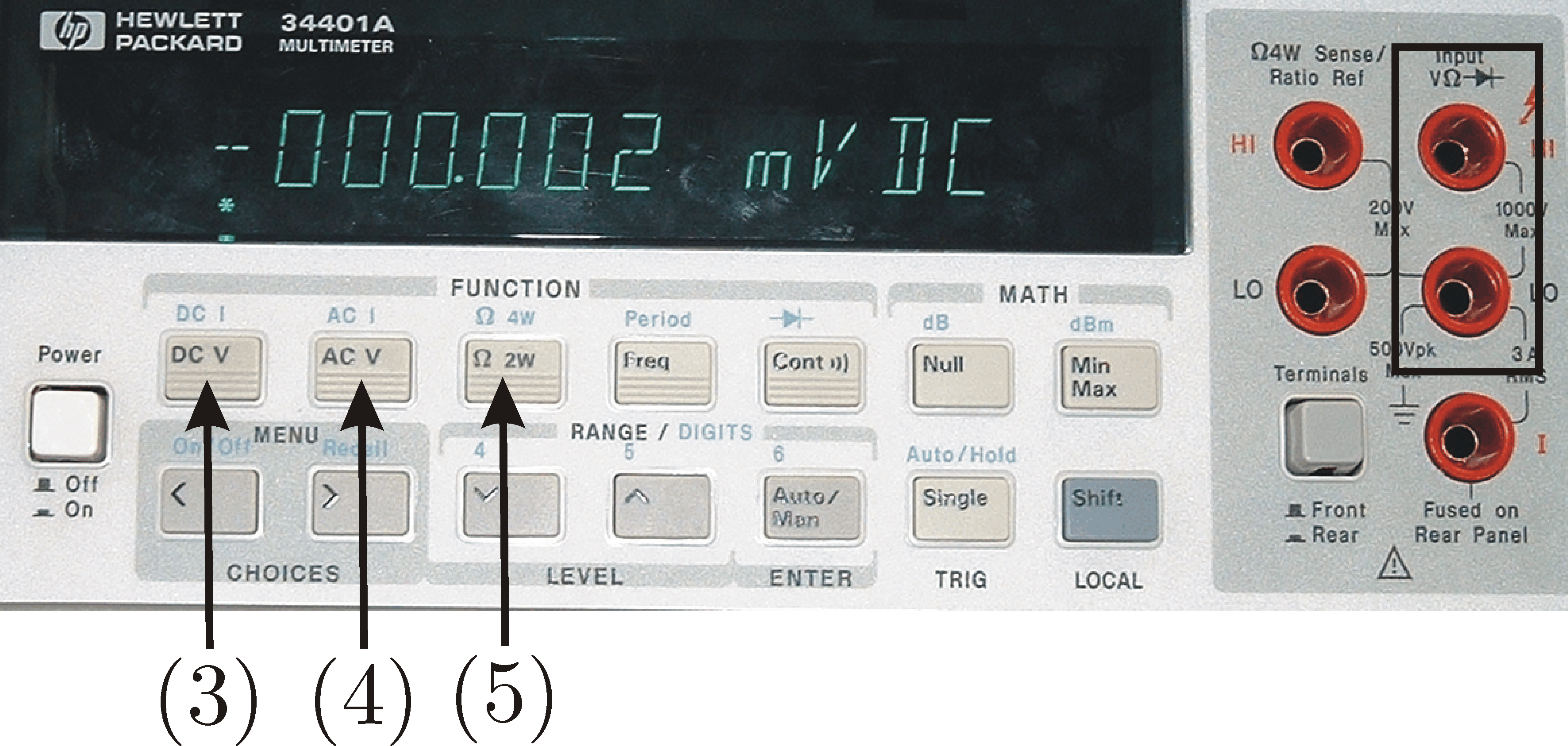

El pulsador (3) sirve para activar el modo de medida de voltaje, en este caso en corriente continua (DC).

El pulsador (4) sirve para realizar una medida de voltaje, ahora en corriente alterna (AC).

El pulsador (5) sirve para medir resistencias.

Las puntas de prueba se conectan en el panel frontal en el sitio marcado con un rectángulo

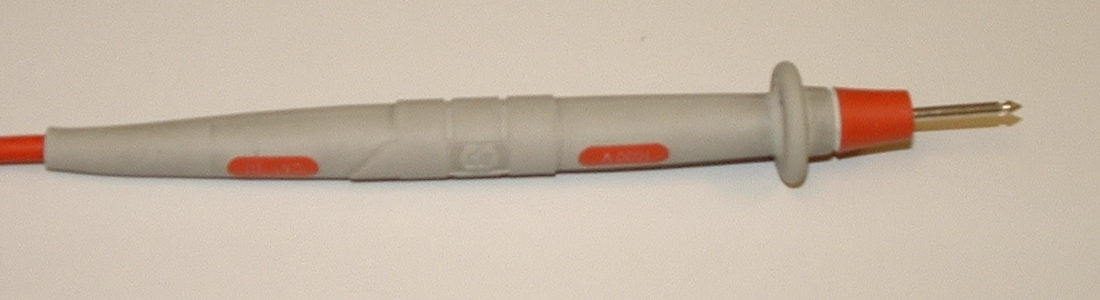

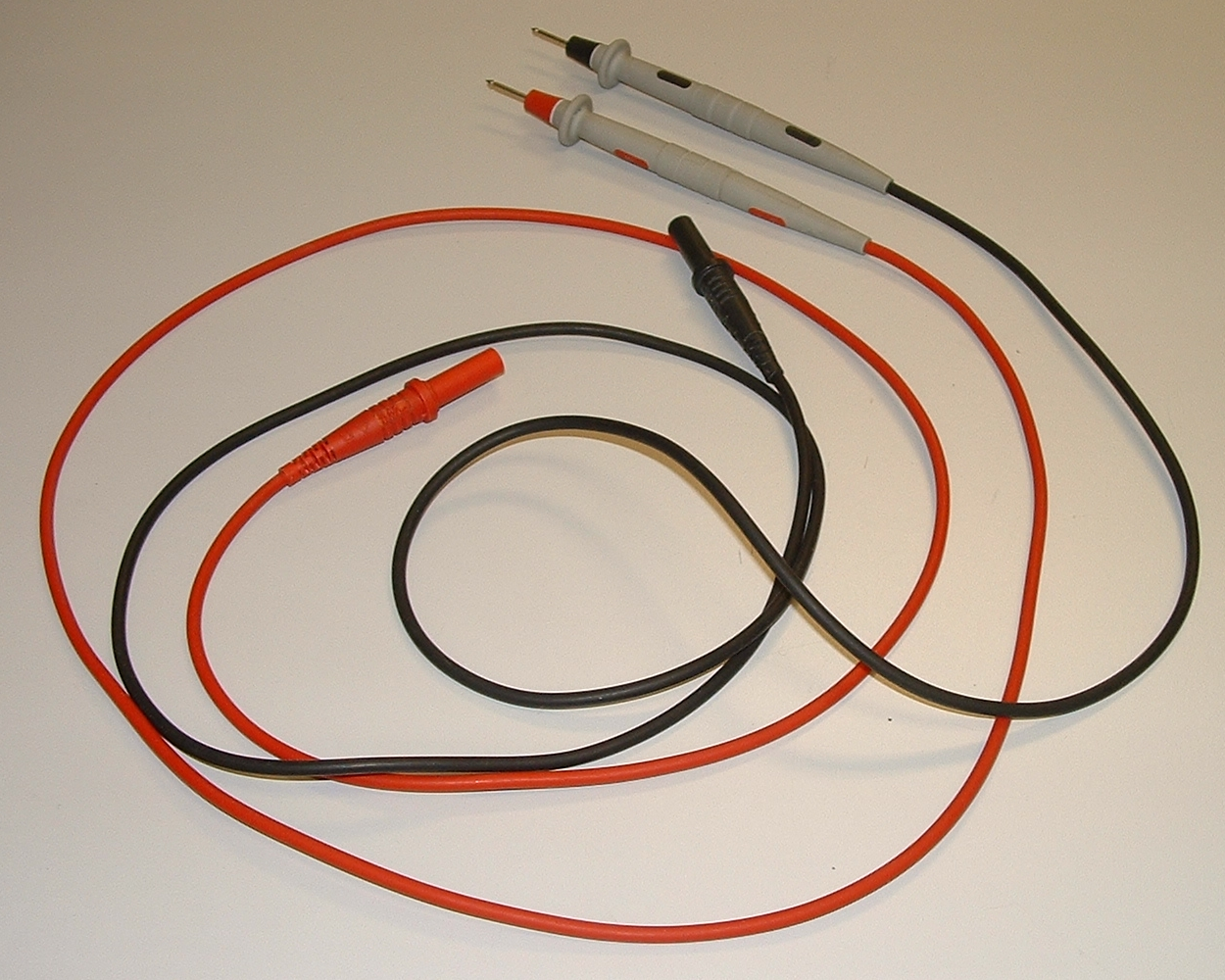

A continuación se puede ver la fotografía y un detalle de los latiguillos con los que se conecta el multímetro al circuito. También se puede utilizar otros latiguillos que tengan por un lado una conexió tipo "banana" y por el otro "cocodrilo".

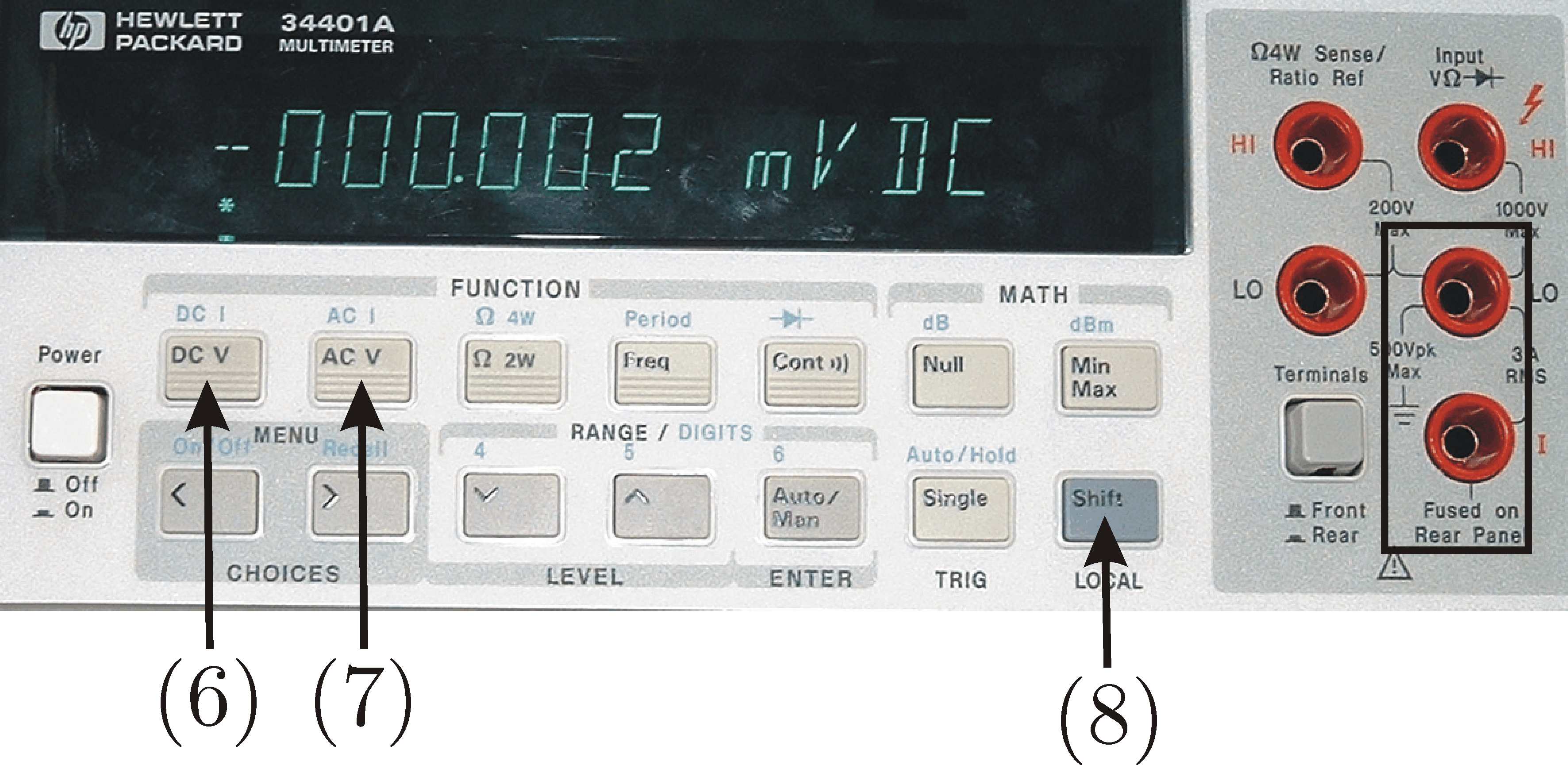

La mayoría de las teclas tienen dos funciones,una grabada en la propia tecla en color negro y otra encima de la tecla grabada en color azul. Para activar esas funciones de color azul hay que pulsar previamente el pulsador (8).

Para medir corriente hay que usar el pulsador (6), en este caso en corriente continua (DC).

El pulsador (7) que sirve para realizar una medida de corriente alterna (AC).

Las puntas de prueba se conectan en el panel frontal en el sitio marcado con un rectángulo.

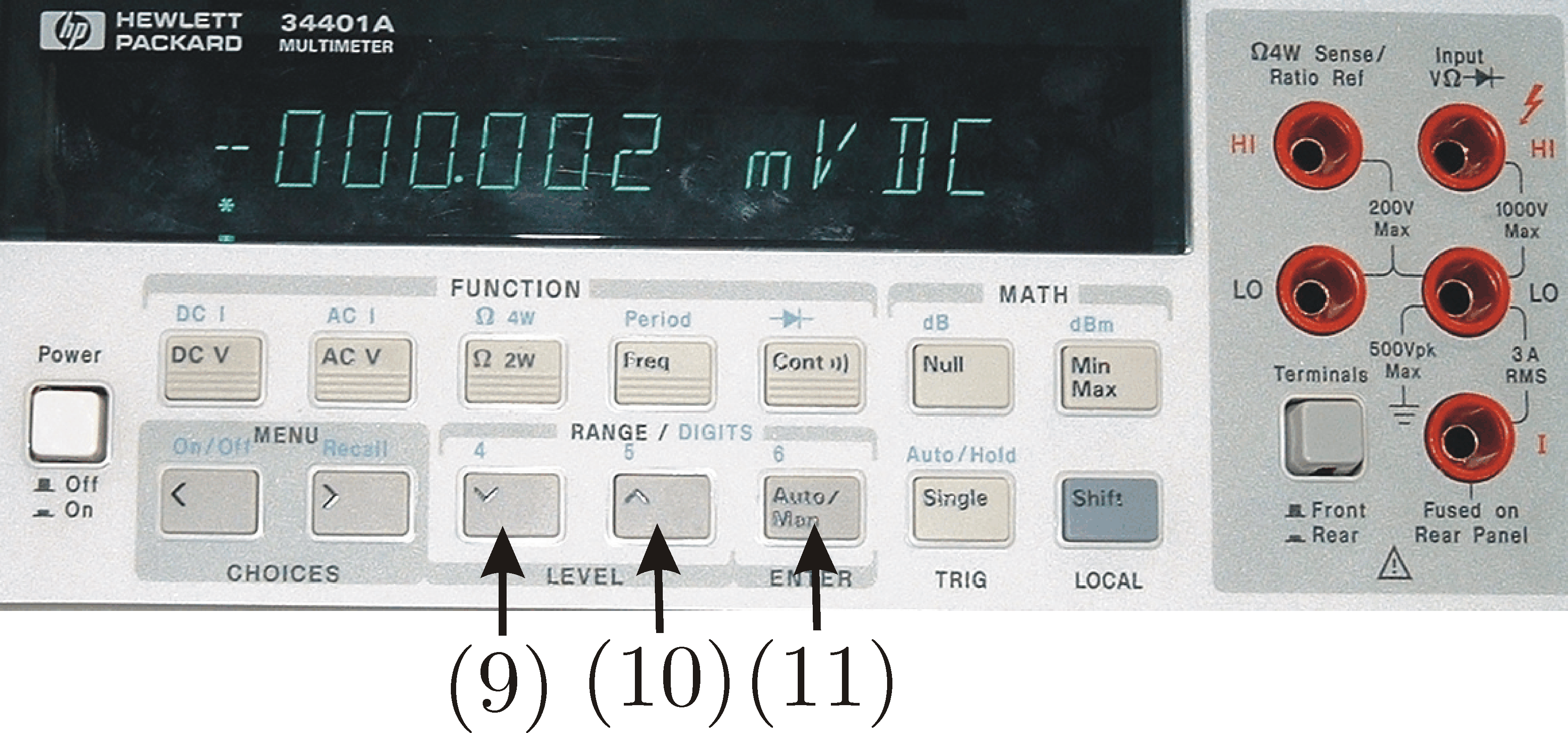

Los pulsadores (9) y (10) que permiten seleccionar de forma manual la escala de medida.

El pulsador (11) que lo hace de forma automática.




..




III. ESPECIFICACIONES
