Instrumentos de Medida:

El Generador de Funciones

ÍNDICE

1. Descripción
2. Modo de Uso
3. Especificaciones

El generador de funciones HAMEG HM-8131-2 es un instrumento que permite generar diversos tipos de señales. Entre otras sinusoidales, triangulares, cuadradas y rampas. Además se puede fijar sus parámetros como amplitud, frecuencia, offset.

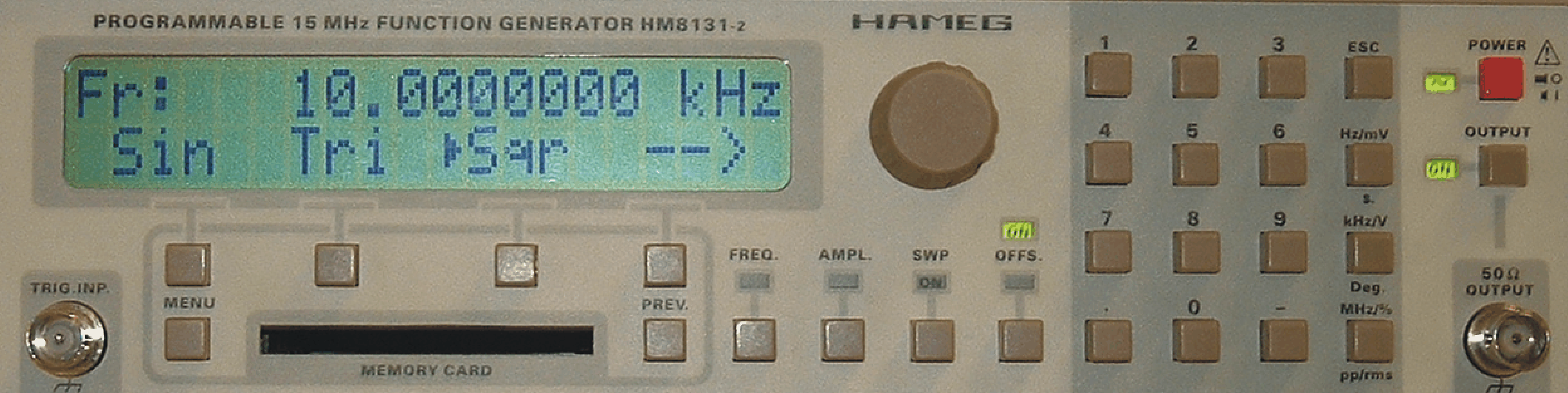

En la siguiente fotografía puede ver la fuente del generador de funciones HAMEG HM-8131-2.

..

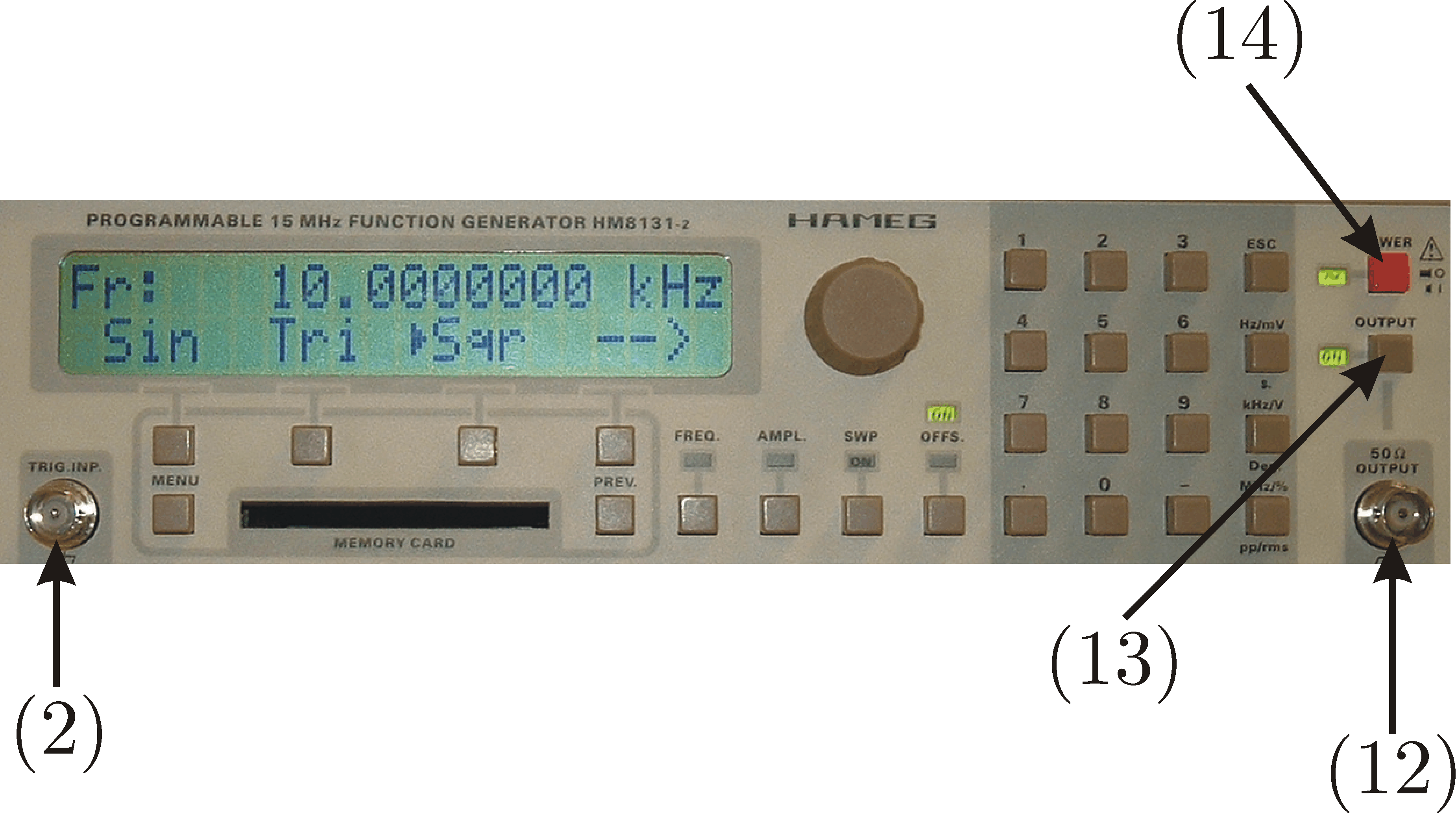

Veamos el funcionamiento del generador de funciones. El pulsador (14) es el interruptor principal para enceder y apagar el equipo. El pulsador (13) sirve para activar la salida. El conector BNC (12) es por donde se obtiene la señal generada. El conector BNC (2) es una entrada para señales de disparo y para señal de control de la modulación.

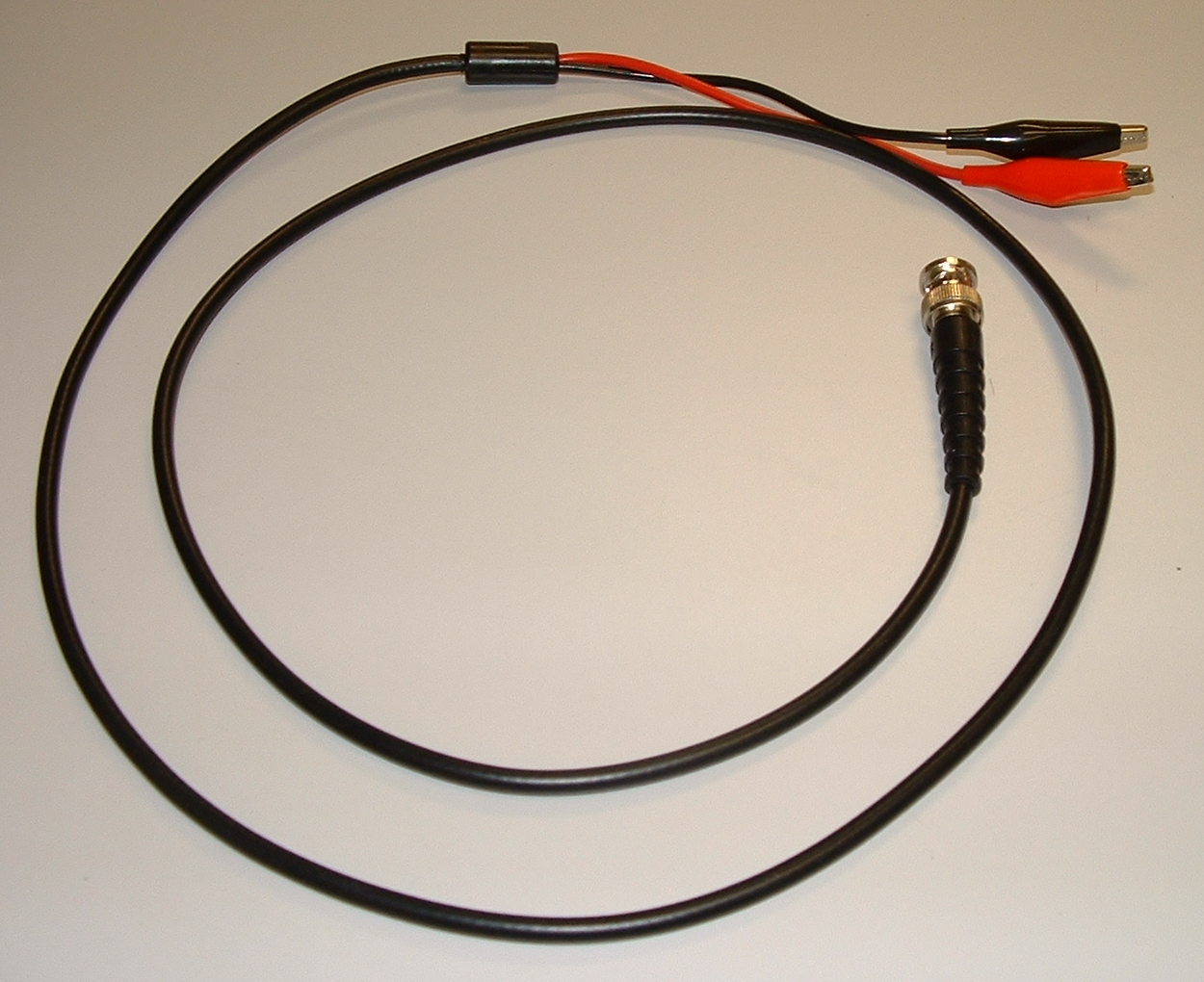

A continuación se puede ver el latiguillo que nos permite conectar el generador de funciones a los circuitos. Por un lado tiene un conector BNC y por otro lado dos cocodrilos. El cocodrilo rojo nos proporciona la señal y cocodrilo negro está conectado a tierra.

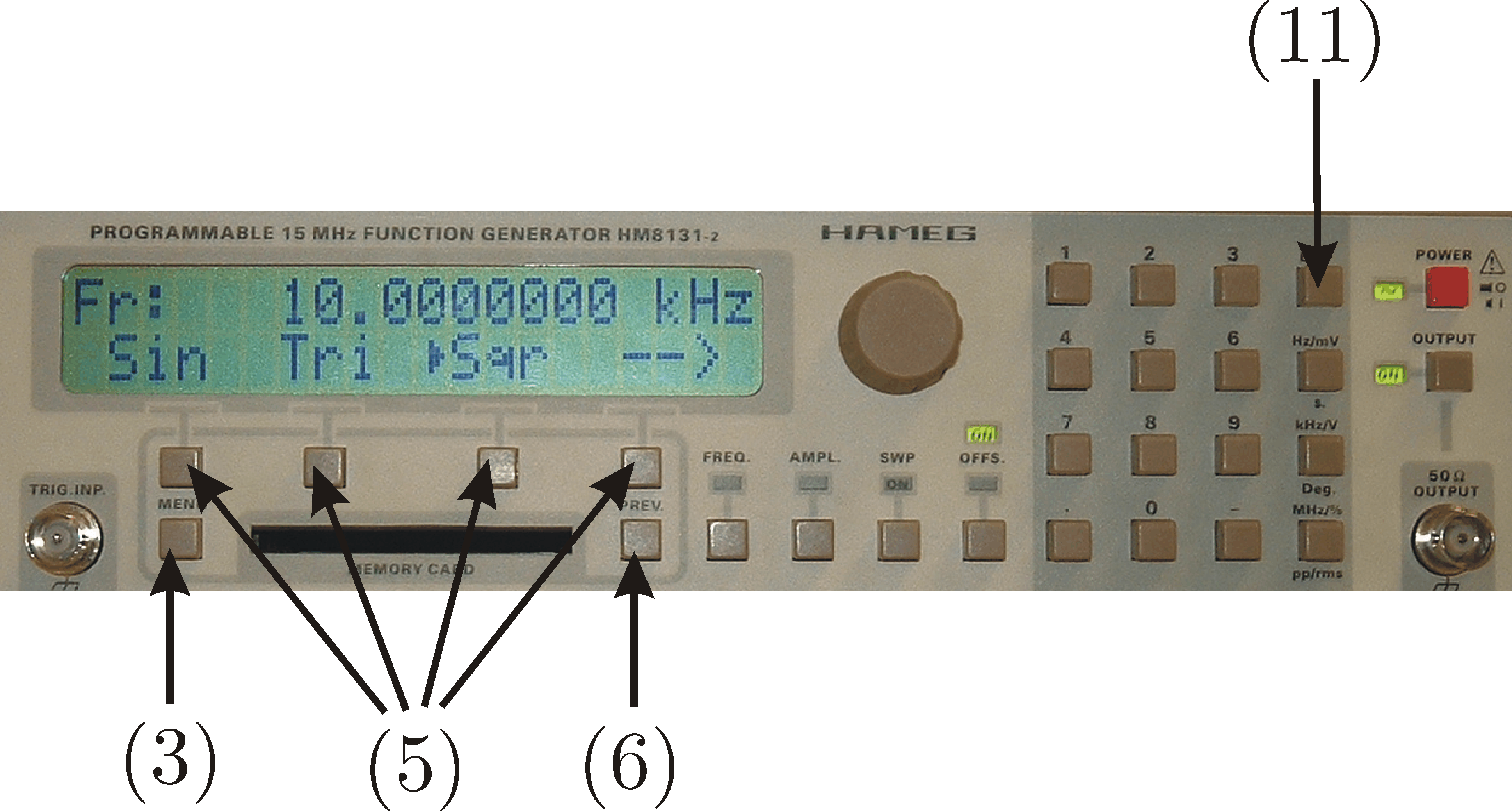

Además los pulsadores (3), (5), (6) y (11) son las teclas que nos permiten navegar por los distintos menus que posee este generador. Para navegar por los menús se activan pulsando la tecla correspondiente del grupo de teclas etiquetado por (5), la tecla (6) que retrocede un paso en el menú si es posible ó la tecla (11) que cancela el menú actual.

Con los pulsadores etiquetados con (8) nos permite seleccionar la frecuencia, la amplitud y el barrido y el offset de la señal generada.

Con el mando rotativo (9) o con el teclado (10) se puede seleccionar el valor del parámetro en cuestión.

..
